LAN과 WAN을 구별하는 방법

지역의 크기로 구분을 지으니 잘 납득이 안되더라

아래 설명은 내 주관적인 의견이 많으니 참고

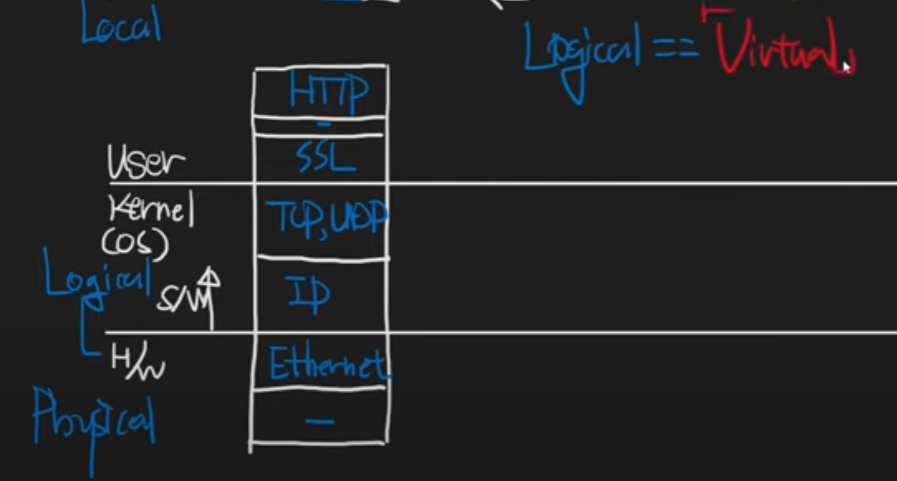

Untitled

  • H/W : Physical → Physicla Network가 LAN 영역 1,2계층

  • S/W : Logical → 여기에 속하는 IP는 Vitual Network라 할 수 있음 이게 → WAN의 영역

  • LAN : 하드웨어로 설명되는 네트워크
  • WAN : 논리로 설명되는 네트워크

2계층에서 중요한 식별자 MAC 주소 (48bit) 이 MAC주소로 식별되는 네트워크또한 LAN임

  • 4계층 식별자 IP : WAN 식별
  • MAC 주소에 기초하여 작동하는 네트워크 - LAN 식별

ip주소, mac주소 중에 특수 주소라는게 존재함 방송주소라고 함 : Broadcasting의 적용 주소 범위가 LAN이라고 함

패킷의 생성 원리와 캡슐화

Untitled

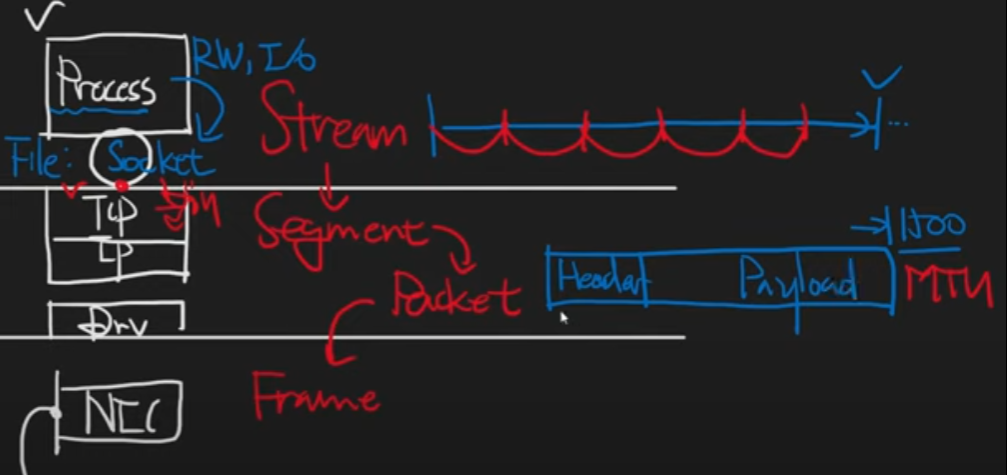

Process → Socket → TCP 로 넘어갈때 Stream 을 send할때 자동으로 Segmentation 이 될때 분해가 일어남

Packet는 약 1500 Byte(MTU)크기 만큼되고

구조는 아래와 같음

  • Header
  • PayLoad

헤더 구조

Untitled

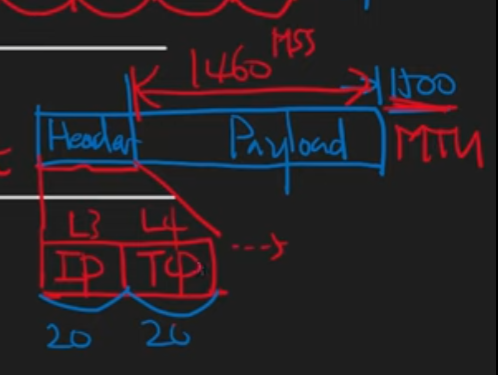

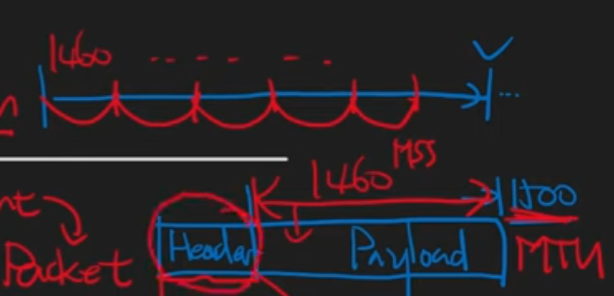

이때 헤더에서 20바이트씩먹으니 PayLoad 크기는 1460byte 이것이 (MSS)최대 세그먼트 크기가됨

그러니 스트림을 1460씩 짤라서 보냄

Untitled

보안등의 이유로 패킷을 조사할 수 있음 이를 DPI라 부름 (Deep Packet Insepction)

Untitled

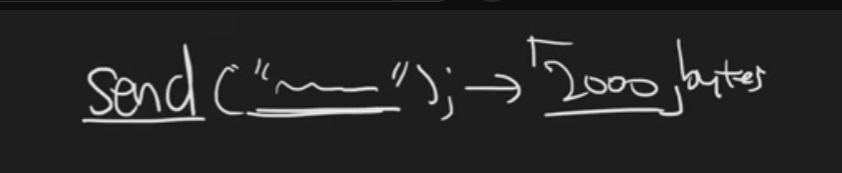

예를들어 소켓 send를 통해 2000byte 를 보낸다치면 적어도 패킷 두개가 갔다고 생각하면 됨

Segment(L4 내용물) → encapsulation → Packet(L3 택배)/ Header(송장) → encapsulation → Frame (L2 트럭)

L2 스위치에 대해서

L2 : 여기에 속하는 정보는 MAC 주소

L2 스위치 : 맥 어드래스로 스위칭 하는것

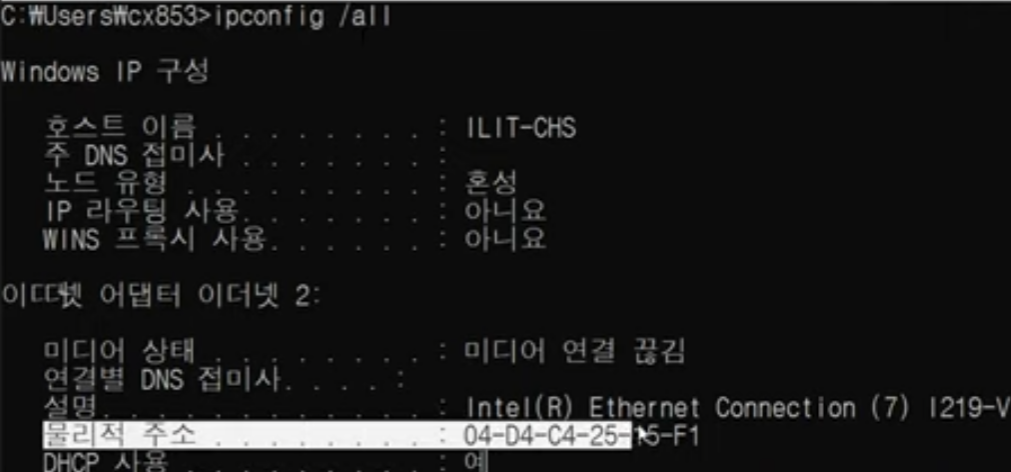

ipconfig /all 을 할 시 볼수있음

Untitled

물리적 주소

NetWork란 Swtich의 집합체로 볼 수 있음

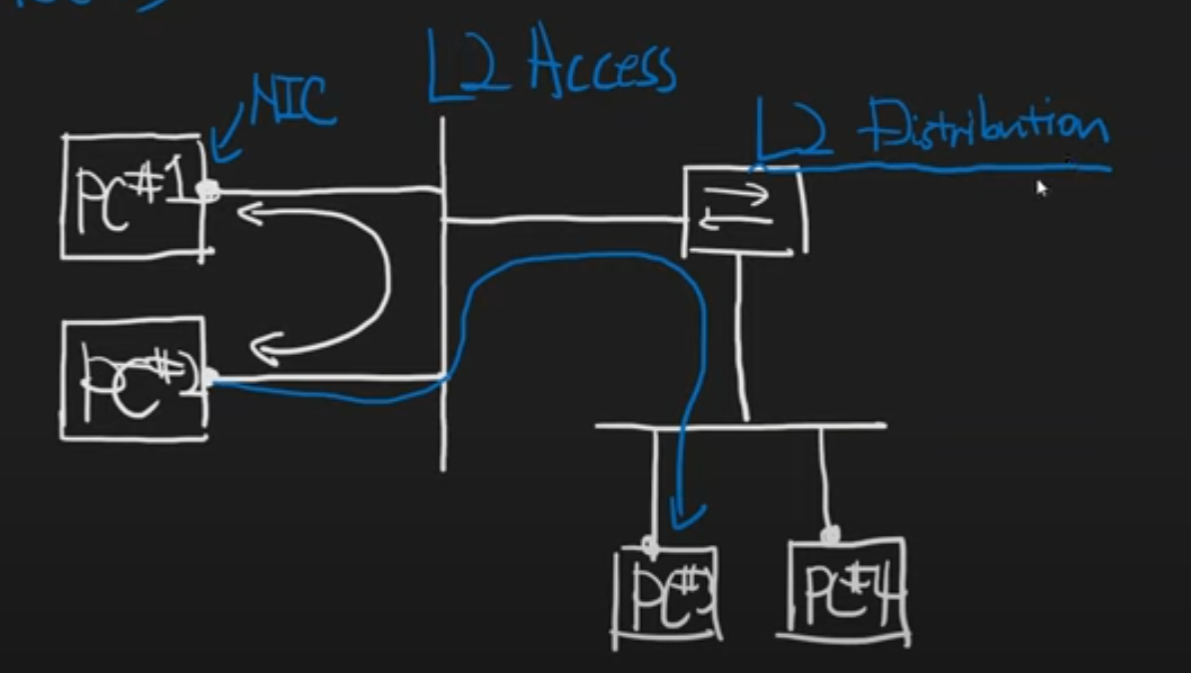

Untitled

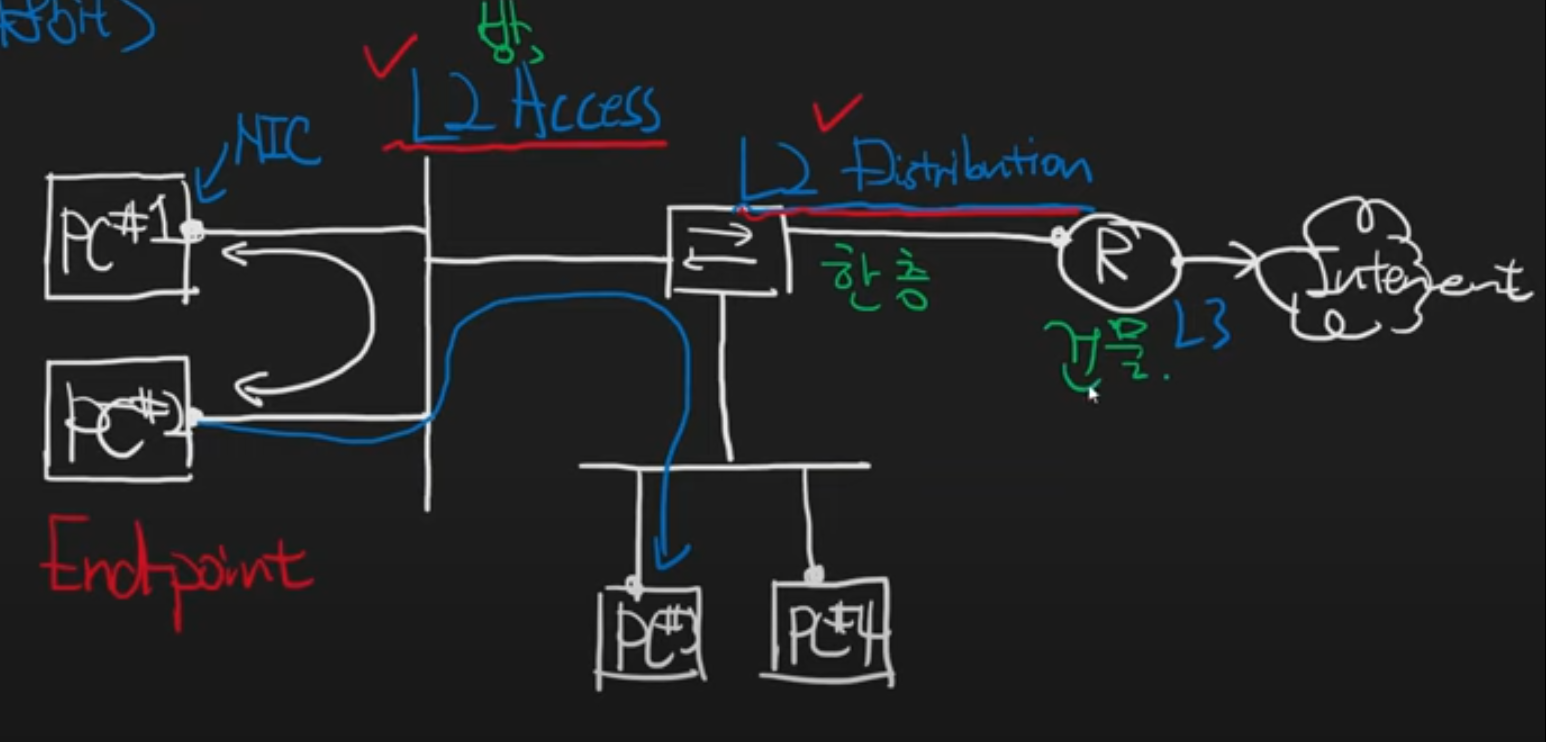

네트워크 도면

PC 간 연결 : L2 Access

스위치간 연결 : L2 Distibution

네트워크 자체와 네트워크를 이용하는 이용 주체를 구분

→ 이용 주체 EndPoint

EndPoint가 네트워크에 처음만나는 스위치가 L2 Access 스위치라함 (무선일수도있음)

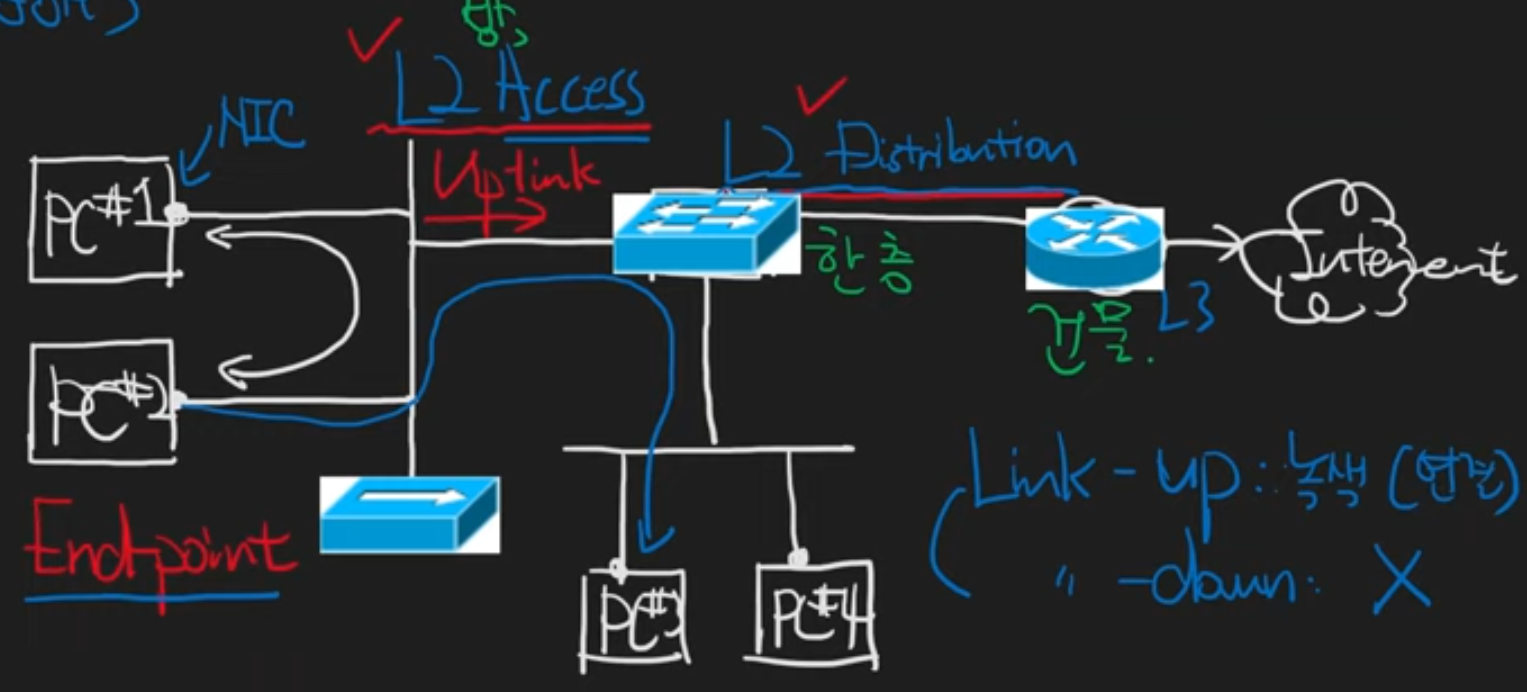

Untitled

Untitled

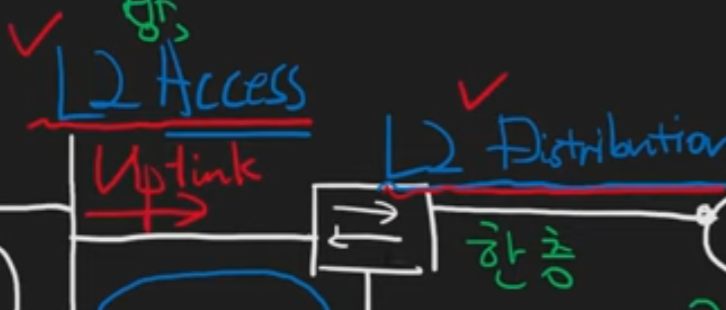

상위계층으로 가는 연결선을 up link라함

그런데 Link up과 Link Down 이란 용어도 있는데 Link up은 랜케이블이 들어왔을때 녹색불이 들어와 연결 표시가될때 Link up이라함 ↔ Down 은 반대

Untitled

각 스위치의 모양

Untitled

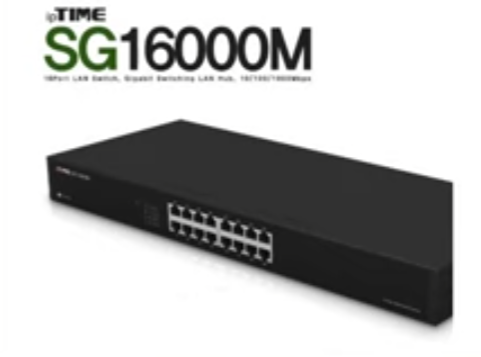

그림의 공유기 L2 스위치는 interface가 16개 (port)

엔드포인트에 연결할수있는 갯수는 최대 16개인데 uplink 포트 하나 빠지면 15개까지 가능

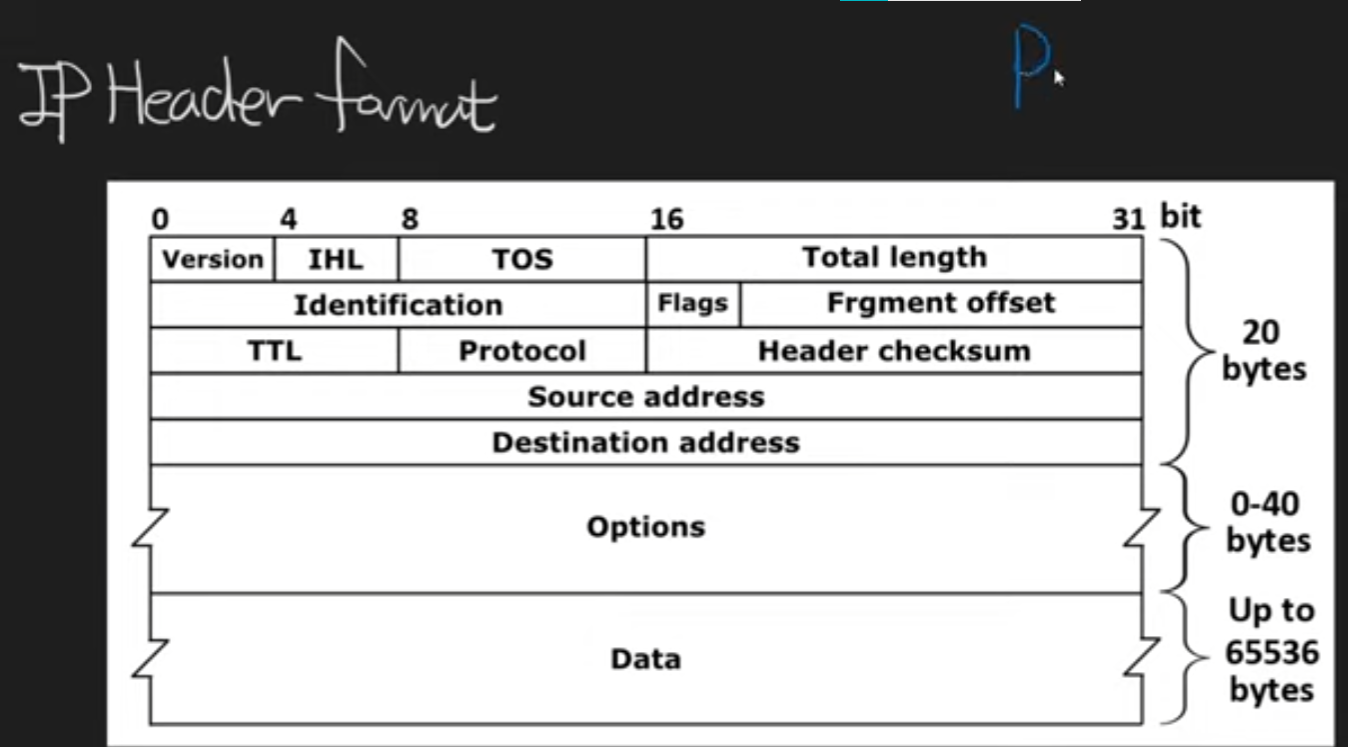

IP헤더 형식과 의미 요약

Untitled

Untitled

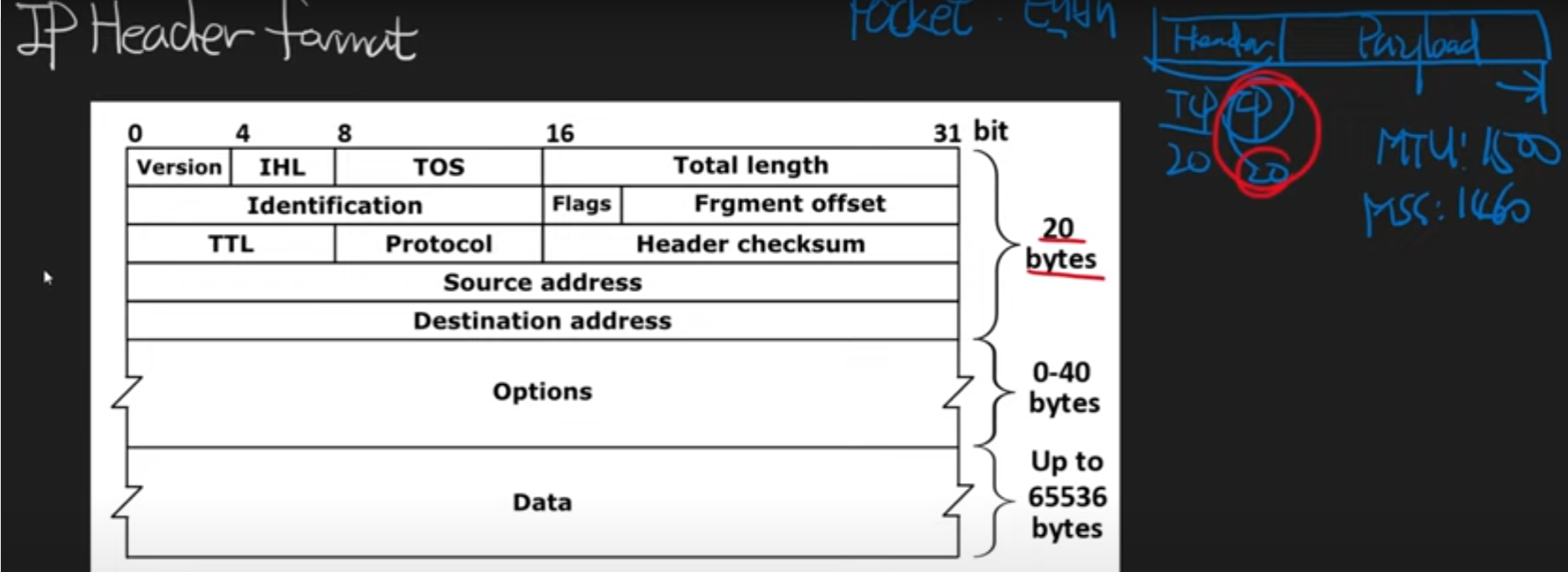

전 영상에서 ip헤더가 20바이트라고했는데 해당 포맷에서 앞의 20byte가 언급한 20byte에 해당한다

  • option 이 40바이트 까지 있을 수 있고(주로없음)
  • data가 이론상 최대 65546 byte =2^16 = 64kb 까지있을 수 있다.

하지만 현재 MTU는 여전히 1500바이트인 상황

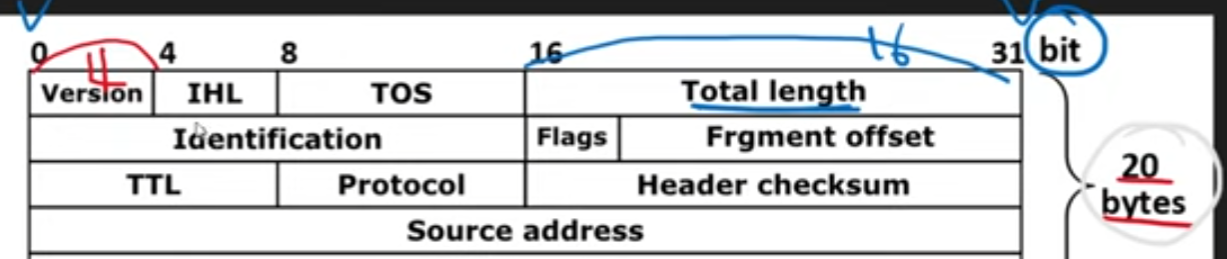

Untitled

  • version : ipv4에서의 version 일반적으로 4
  • Total Length : 16비트 → 그래서 Data는 2^16bit까지 가능
  • IHL : Internet Header Length 일반적으로 5 윗 한줄이 32bit = 4byte인데 X 5 = 20byte로 헤더가 20바이트라 값이 5
  • TOS Type of service : 생략

  • Identification : 두번째줄은 주로 단편화에 관련된 값들이 기입

    MTU가 가끔 1400밖에 안되는 놈들이 있는데 이런놈한테 1500byte 송신하면 수신을 못하는 상황 발생 그래서 얘를 또 짜르고 조립도 해야함. 그런것에 관련된 라인

  • TTL Time To Live : Internet =~ Router의 집합체 (패킷을 유통) Router를 거칠때마다 TTL값이 1씩감소 ⇒ 8비트 대역 크기 0 ~ 255 개의 경우의 수가 되는데 0이 되면 라우터가 패킷을 버림
  • Protocol : 4계층 헤더가 무엇인지 Data를 해석
  • Header Checksum : checksum
  • Source address
  • Destination address

Wireshark의 내부구조와 작동원리

Untitled

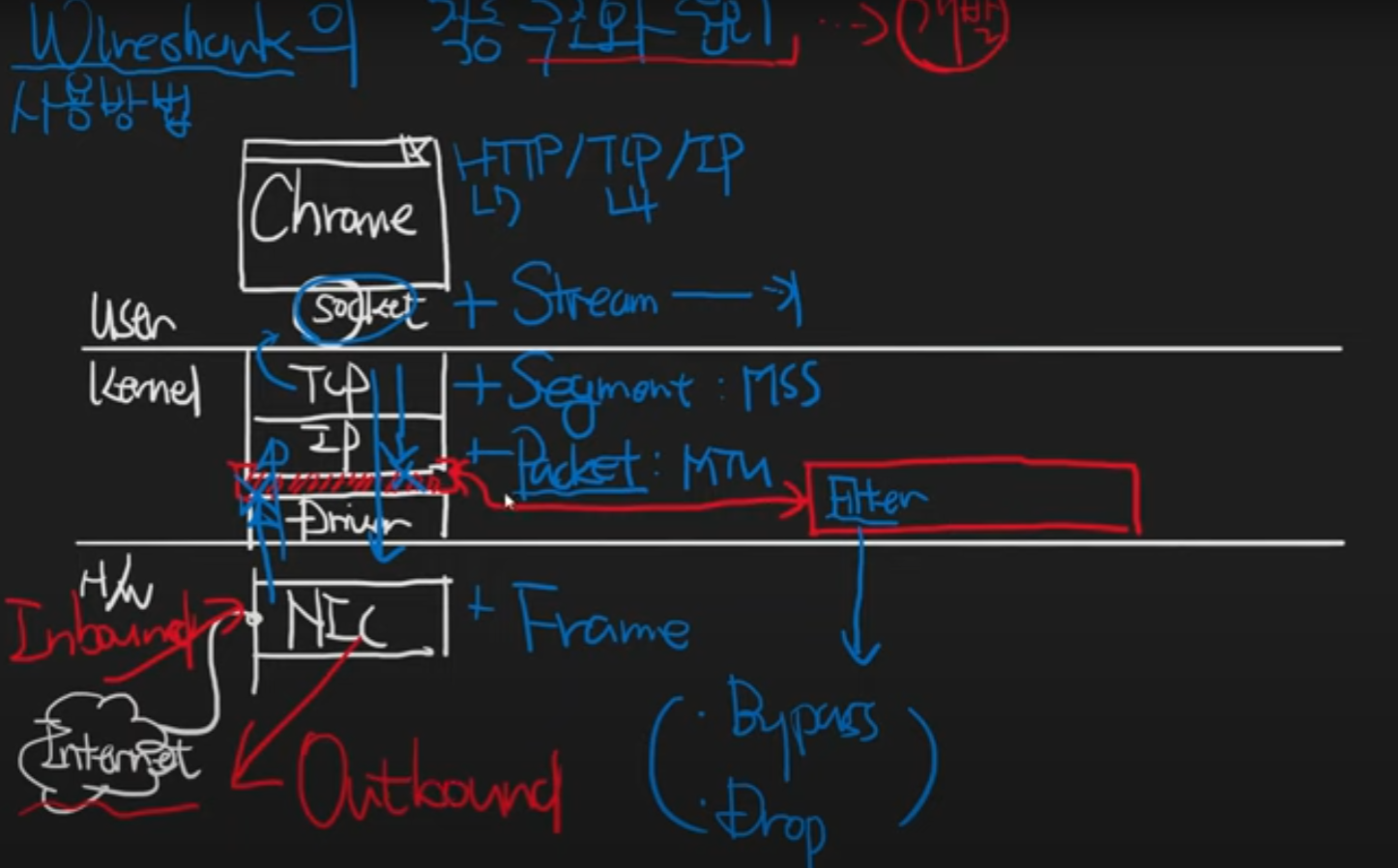

Driver 와 IP사이에는 Filter라는게 존재

  • bypass : filter에 걸려져 통과

  • drop : 막히는 경우

  • Out bound : NIC 를 통해 바깥으로 나가는 경우
  • In Bound : 안으로 들어오는 경우

Untitled

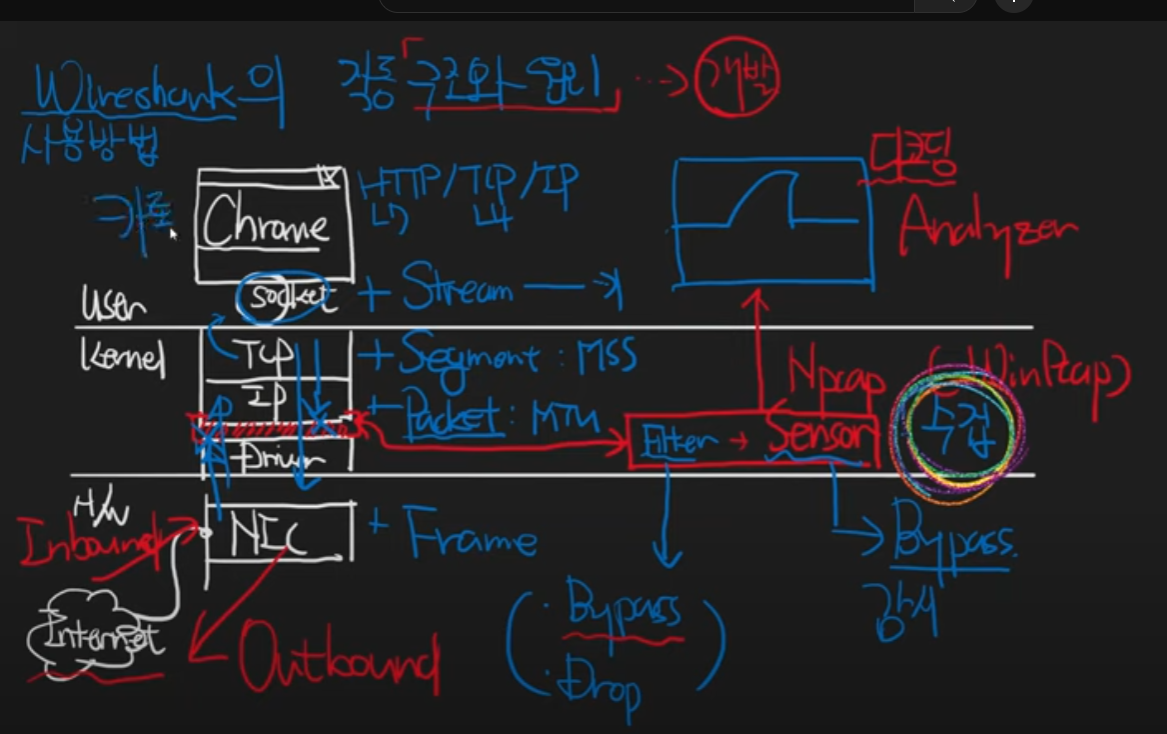

이 Filter에서 지나가는 모든 것을 통과시키나 이를 보는것을 Sensor라 함

  • 항상 bypass - 감시, 수집

와이어샤크를 설치할때 이 Sensor가 설치가 됨

현재는 Npcap 이라함 , 옛날에는 WinPcap

그래서 와이어샤크는 얘를 수집하고 디코딩, 분석함

목적따라 도감청, sniffer가 될 수도 있음

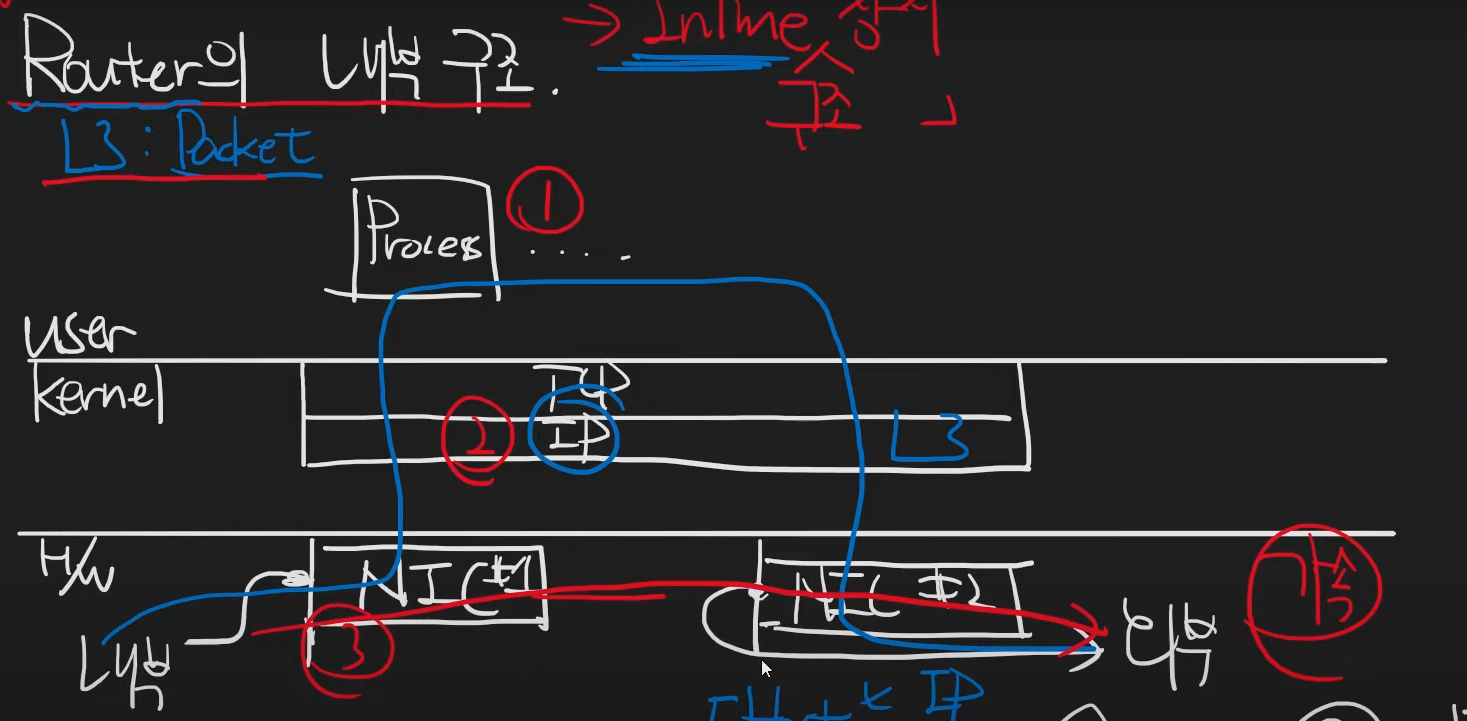

Router의 내부구조와 inline

router : L3, Packet

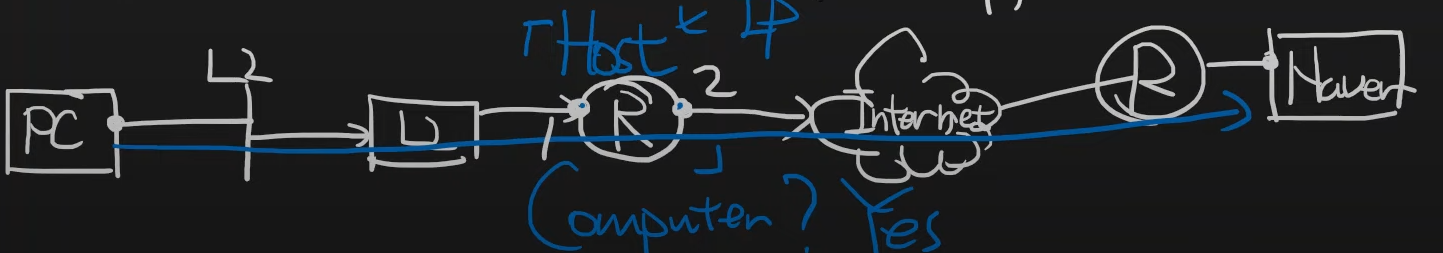

Untitled

이 라우터들도 호스트라 할 수 있다 ip가 부여됨 = Computer라 할 수 있음

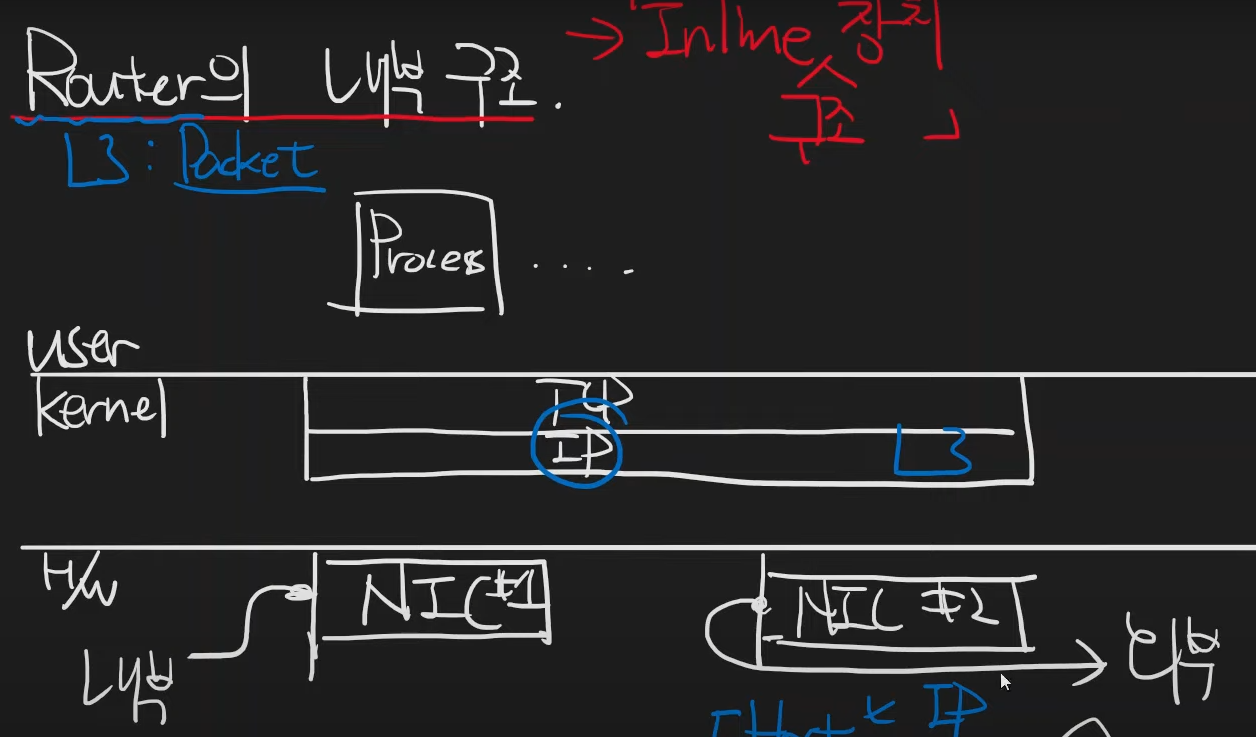

Untitled

해당 라우터의 경우 NIC가 두개가 있다고 볼 수 있음

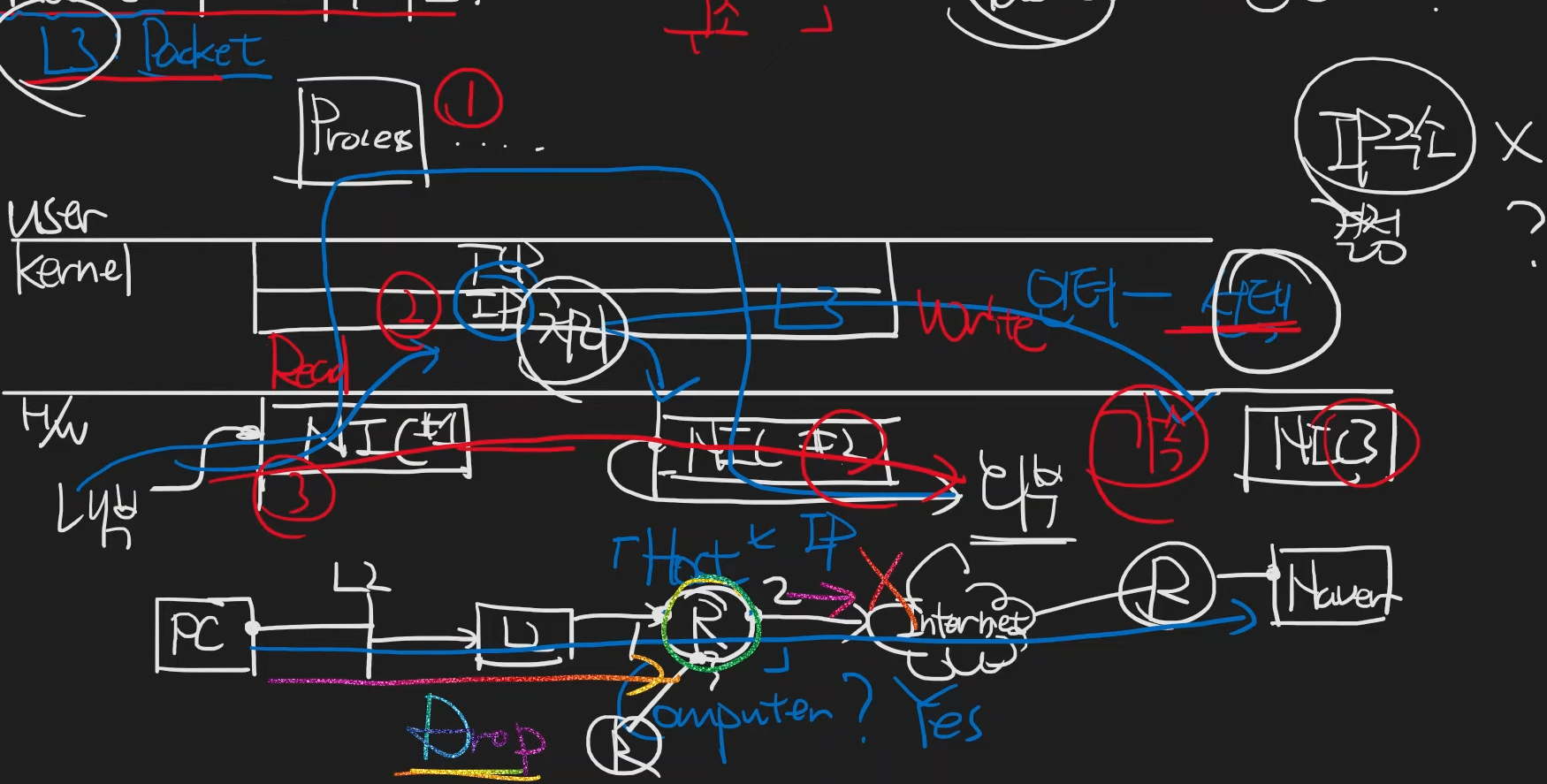

Untitled

그래서 패킷이 오면 파란색 선처럼 타고 넘어갈텐데.

이 레이어를 거치는 비용이 굉장히 큼

이때 NIC 1에서 2로 가기위한 처리가 1(유저),2(커널),3(하드웨어), 중에서 날 수 있는데

3에서 처리를 하는거를 하드웨어 가속했다고 볼 수 있음

Pakcet 처리를 IP 단에서 한다고 보면

Untitled

패킷을 레이어 단에서 읽고 쓰기를 안할 수도있다 이건 그냥 패킷이 버려진것 Drop

필터에서 전달에 관해 아래 처리만을 한다면 라우터라 할 수 있음

  • bypass
  • drop

그런데 보안적인 이유로 packet 필터링을 한다면 방화벽이라 할 수 있다. (패킷 필터링 방화벽)

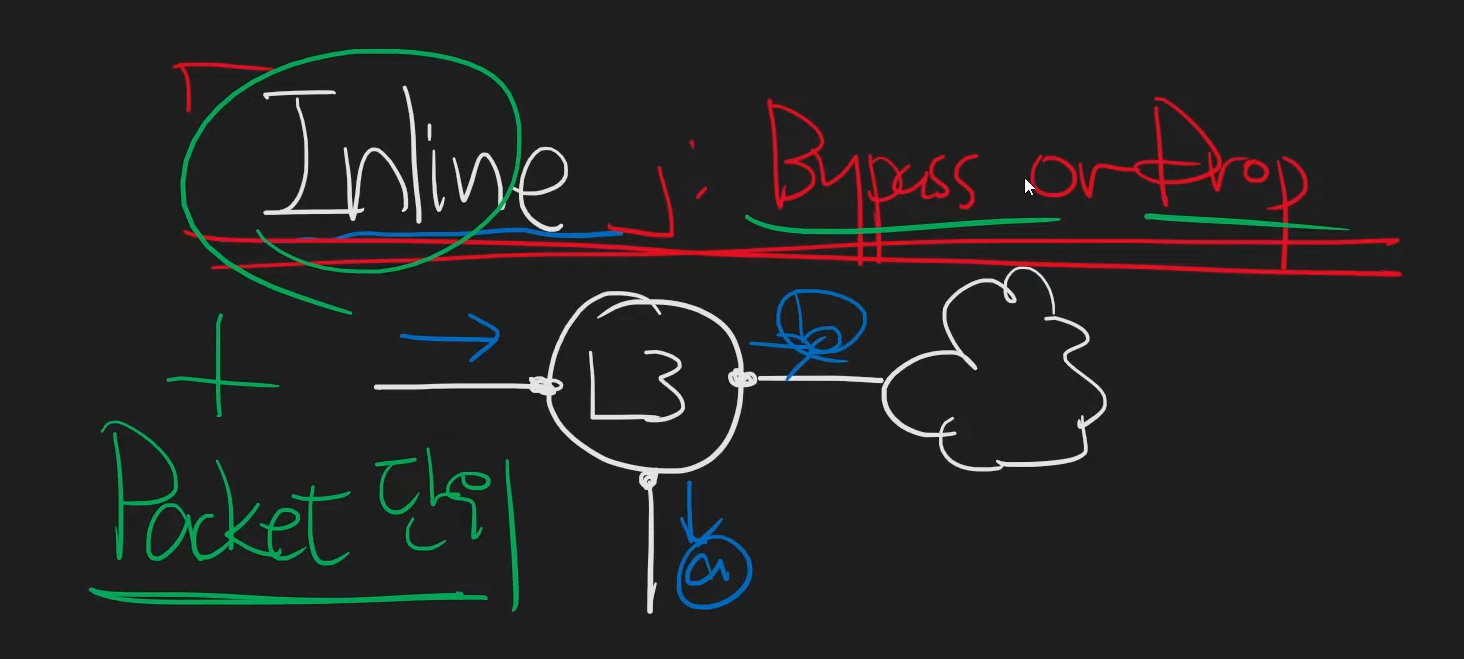

Inline

Untitled

패킷 단위 처리를 하는 장치 : inline 장치

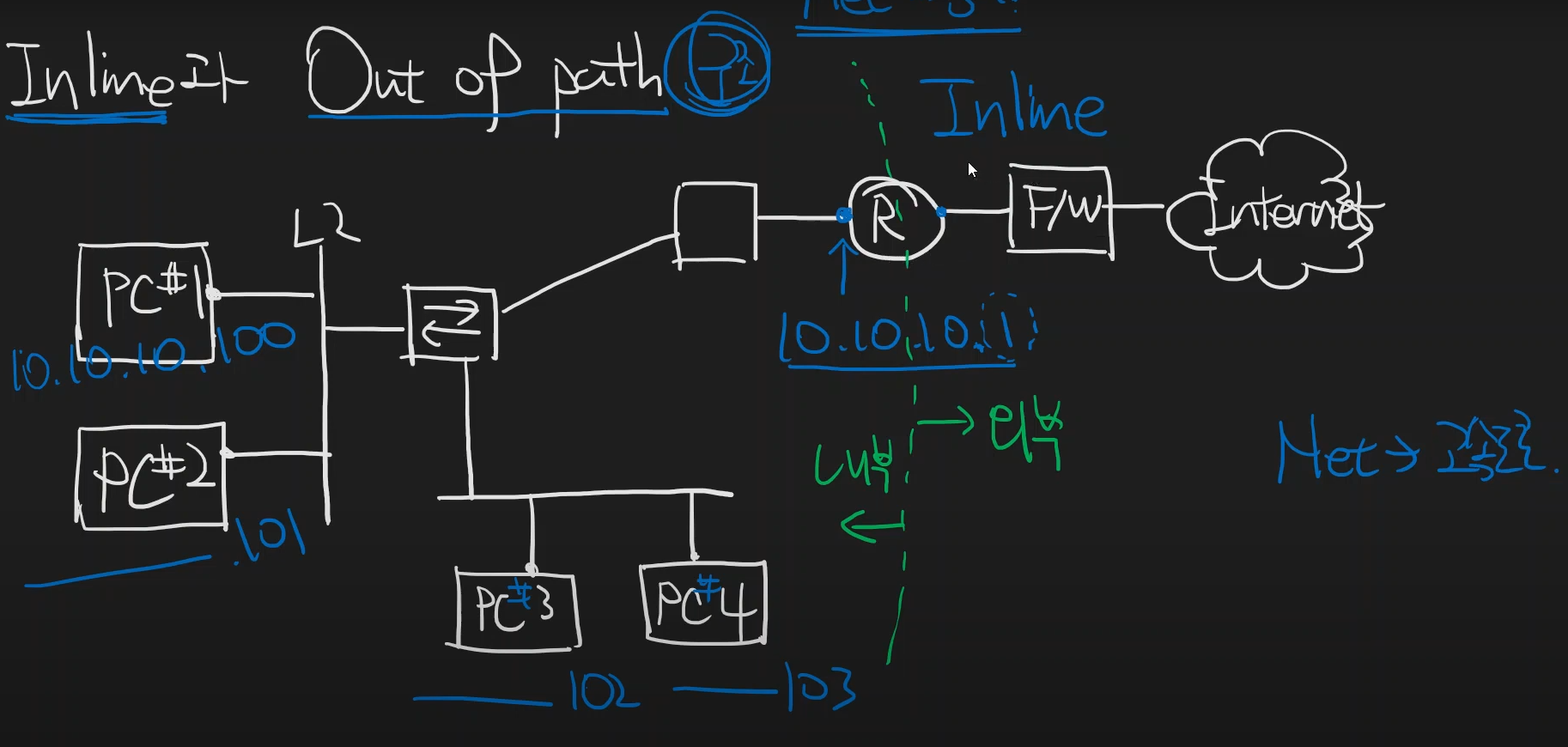

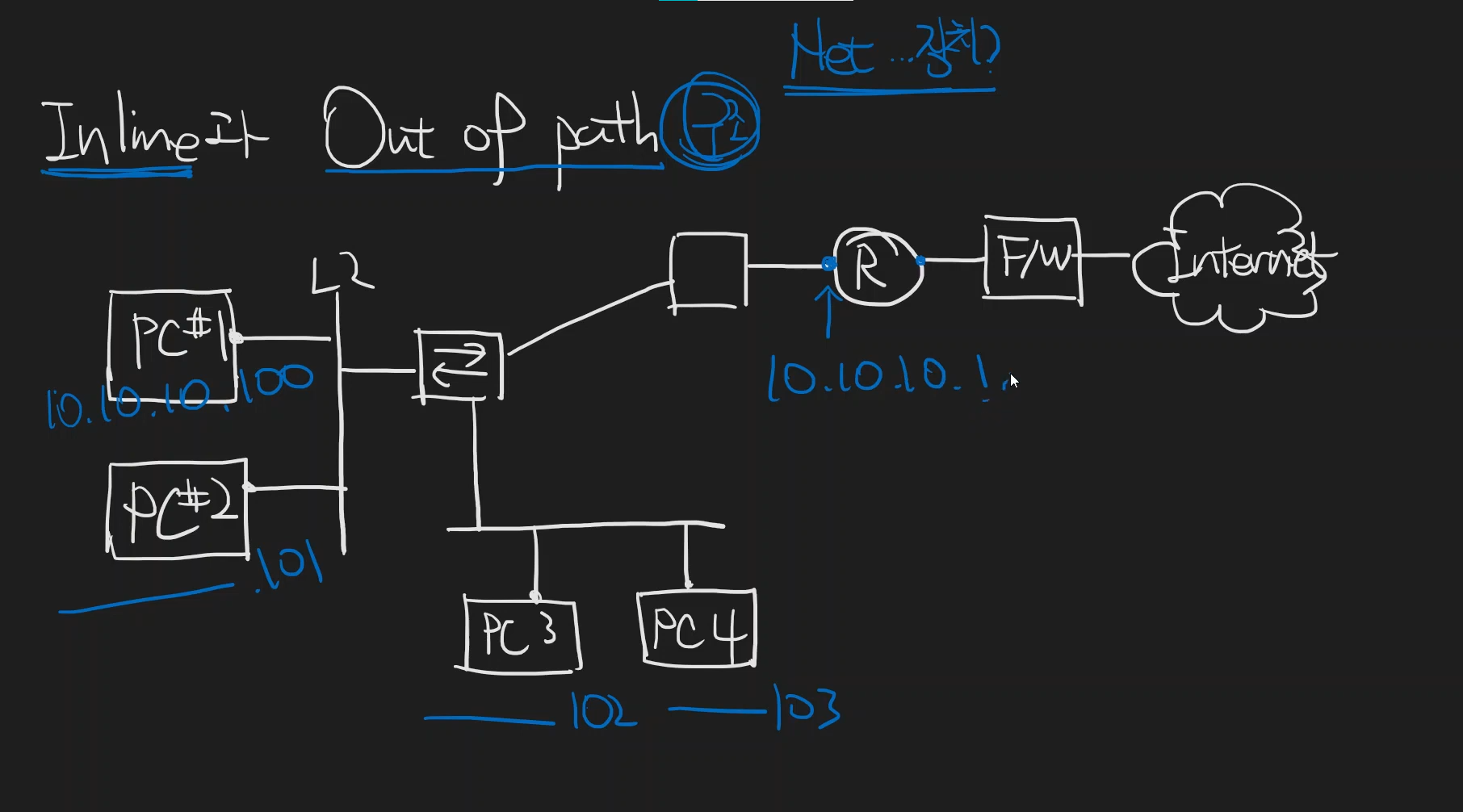

Inline 구조와 Out of path 구조

Untitled

게이트웨이 10.10.10.1

Untitled

그럼 해당 라우터 안쪽으로 내부망이라 봄

Inline 장치는 톨게이트라 보면 됨

Untitled

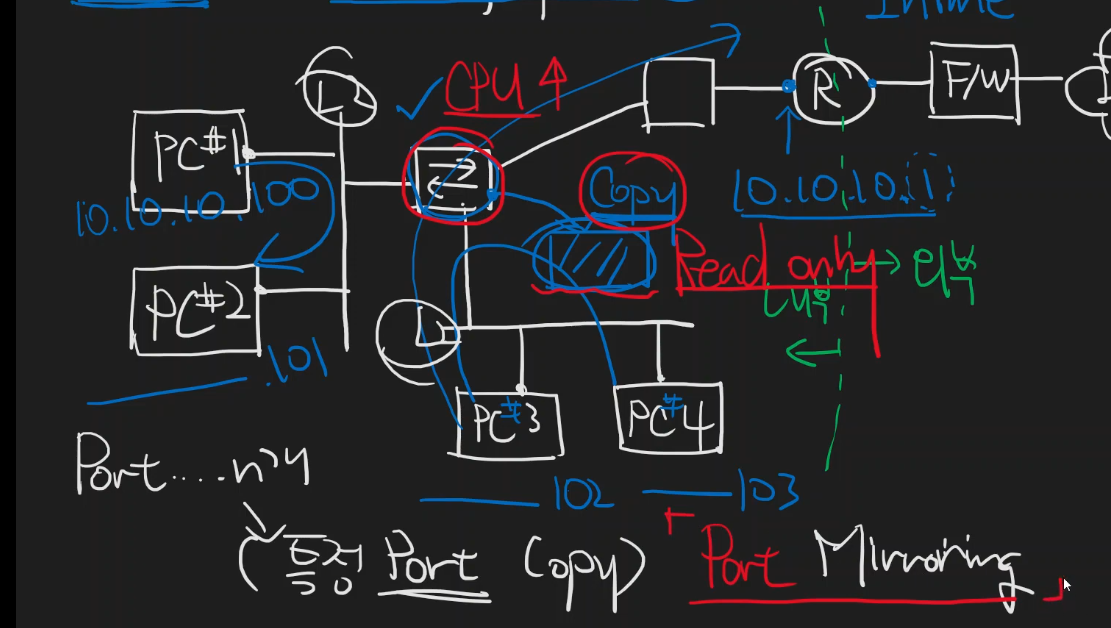

Port Mirroring : 이때 스위치에 특정 포트를 빼서 연결되어있는 모든 포트를 복사하여 읽기만 함 이를 Out of path라함 → Sensor로서의 작동을 할 가능성이 높음, (장애대응 탐지용으로 사용 가능)

근데 모두 복사를하다보니 해당 스위치 cpu가 튀어 과부하가 걸릴 수 있음

Untitled

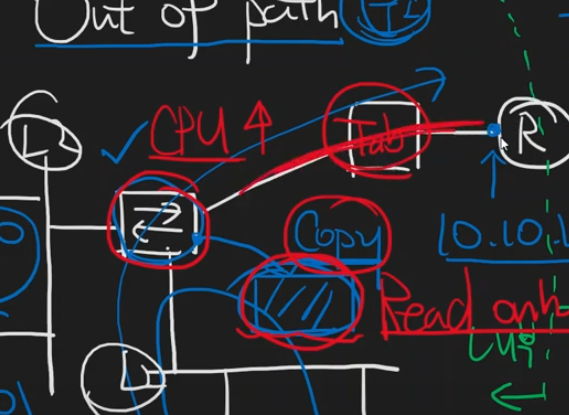

그래서 Tab 스위치로 따로 copy 용 스위치가 따로 있기도 함, 모든 패킷을 bypass 시킴
